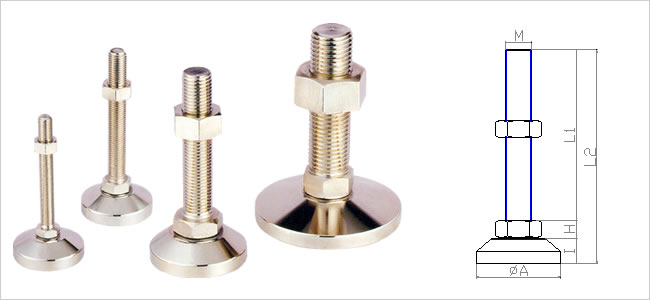

분류 : 조절좌/레벨푸트 > 조절좌      제목 : A-M Series      이 페이지 인쇄 / 이 제품 문의하기
특징 : 스테인레스제품 / 니켈사상품

용도 : 공작기계, 자동화설비, 전용기계
기타 특수사양은 주문 제작함.
중량형
Model 치수 재질 허용하중
(kg/4EA)		 표면처리
L1 L2 H I A M Bolt & Nut 하부
A-M-16 50 86 10 25+1 Ø78 M16*2.0 SS400 SM45C 2000 니켈도금
80 116
100 136
130 166
150 186
180 216
200 236
A-M-20 100 139 13 M20*2.5 3000
130 169
150 189
180 219
200 239
A-M-24 150 197 16 30+1 Ø78 M24*3.0 4000
200 247 Ø98
A-M-30 150 201 20 Ø98 M30*3.5 5000
200 251
A-MS-16 50 86 10 25+1 Ø78 M16*2.0 SUS304 SUS-304 3000
80 116
100 136
130 166
150 186
180 216
200 236
A-MS-20 100 139 13 M20*2.5 4000
130 169
150 189
180 219
200 239
A-MS-24 150 197 16 30+1 Ø78 M24*3.0 5000
200 247 Ø98
A-MS-30 150 201 20 Ø98 M30*3.5 6000
200 251
