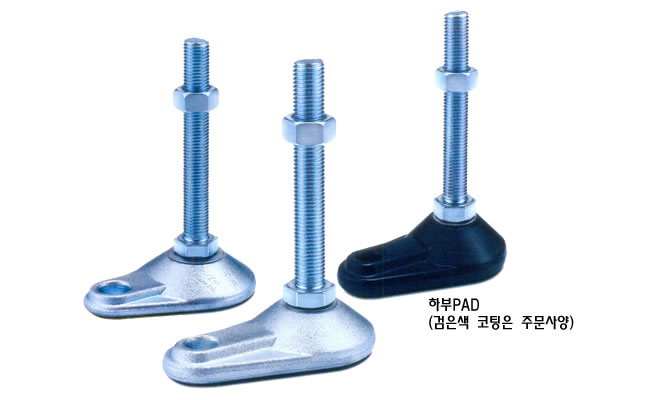

분류 : 조절좌/레벨푸트 > 조절좌      제목 : PAD-A      이 페이지 인쇄 / 이 제품 문의하기
특징 : 중하중용 & 고하중용( HEAVY DUTY & ULTRA HEAVY DUTY PURPOSE)
재질 : STEEL & STAINLESS

※기타 특수사양은 주문제작함(PARTICULAR CASE IS MADE-RO-ORDER)

■ 사양

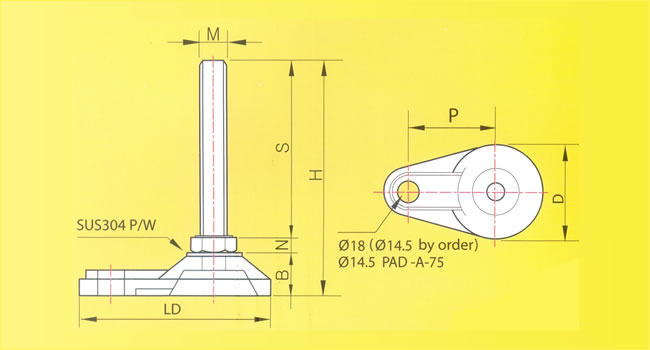

MODEL DIMENSIONS(m/m) MATERIALS 표면처리
(FINSH)		 허용하중
(4EA/kg)
D M S H N B LD P BOLT&NUT 하부
PAD-A
(STEEL)		 75 M16*2.0 100 133 10 23 122 66 SM10C 단조
(Forged
Steel)		 아연백색
(Zn)		 2000
130 163
150 183
180 213
200 233
250 283
M20*2.5 100 136 13 23 3000
130 166
150 186
180 216
200 236
250 286
85 M16*2.0 100 137 10 27 144 78 2000
130 167
150 187
180 217
200 237
250 287
M20*2.5 100 140 13 27 3000
130 170
150 190
180 220
200 240
250 290
100 M24*3.0 100 148 16 32 159 90 4000
150 198
200 248
250 298
M30*3.5 150 201 19 32 SM45C 5000
200 251
250 301
